10月29日，在陜西±500千伏寶雞換流站檢修現場，換流閥測試工作進入攻堅階段。國網陜西超高壓公司運檢人員仔細檢查換流閥水管壓力、電感值等數據。

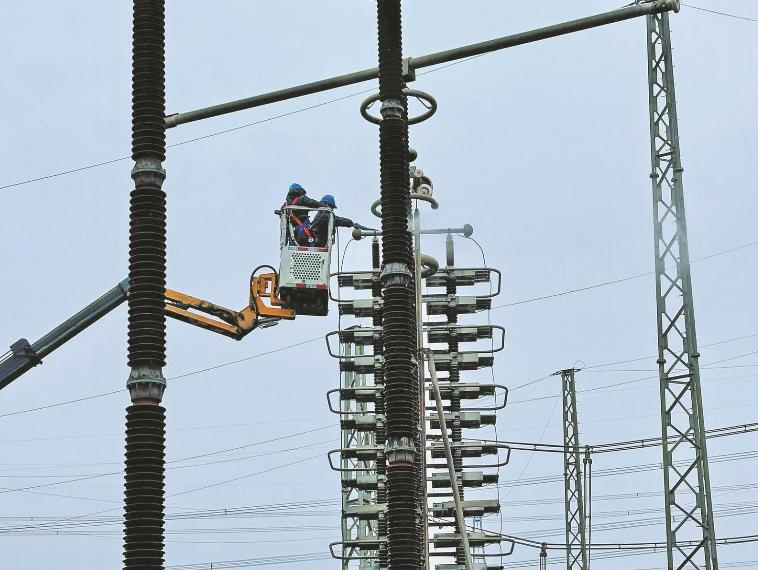

10月29日，作業人員在寶雞換流站清洗絕緣子。 張靖鈺 攝
寶雞換流站是德寶直流輸電工程的送端，也是連接西北電網與西南電網的樞紐變電站，自2009年12月投運以來累計跨省輸送電量1960億千瓦時。本次檢修自10月25日開始，為期10天，共有19家單位700余人參檢，需完成例行檢修、技改、缺陷消除等上萬項作業。國網陜西省電力有限公司根據該站的檢修設備類型和特殊性檢修項目，提前編制檢修整體方案和18個作業面方案、15個專項方案，細化檢修過程管控，嚴格把關檢修工藝和進度。
“換流閥是換流站的‘心臟’。要保證心臟健康，需要進行精密‘體檢’，確保換流閥對輸出直流電壓和功率的可靠控制。寶雞換流站共設置兩個閥廳，每個閥廳各安裝3相共6個換流閥閥塔。”寶雞換流站站長劉伯強介紹。10月29日，國網陜西超高壓公司運檢人員要對該站6個換流閥閥塔開展例行檢修試驗。
“在升降車上作業一定要系好安全帶，防止高處墜落。”在寶雞換流站閥廳內，直流運維班員工袁浩操控無人機上升，拍攝高空作業人員情況，并用對講機提醒高空作業人員注意人身和設備安全。無人機能實時監督高空作業動態，消除人工監督和高清攝像頭拍攝的監控盲區。該站還在作業現場應用了空間電子圍欄，以準確劃分作業區域，構建虛擬防護屏障。一旦作業人員靠近危險區域或超出規定作業范圍，空間電子圍欄會發出警報聲提醒作業人員，識別精度可達厘米級。
歐陽陶昱是寶雞換流站換流閥檢修作業面負責人。在當天的作業中，他用高精度激光掃描儀掃描閥塔內關鍵組件，采集組件的完整點云數據并傳輸至點云檢測管理系統，構建了反映閥塔內部結構的三維立體模型。三維立體模型能幫助他及時獲取換流閥組件內部可能存在的導線異常、結構件表面放電、零部件變形等缺陷，并準確定位缺陷位置。
寶雞換流站兩個閥廳共有高壓連接導線7488根、等電位連接線864根，檢修工作量大。換流閥的閥組件內部作業空間狹小，晶閘管是精密度極高的器件，不能受到任何碰撞。以往檢修人員只能蜷著身子在夾層間小幅度挪動，檢修一相閥塔大約耗時4小時，對耐力和體力都是不小的考驗。該站在本次檢修中應用了三維立體影像技術，構建設備內部的三維立體模型。這種方式可以解決人工目視檢測視角局限導致的準確性低及復雜物體檢測效率低的問題，減少人員進閥塔的次數。
國網陜西超高壓公司還同步建立了站內換流閥設備歷史數據庫，通過大數據分析評估設備狀態，達到精細化、精準化、精益化運維管理的要求，確保核心設備安全穩定運行。
從空中到地面，從開闊的閥廳到狹窄的閥組件內部作業空間，多種技術手段全方位保障寶雞換流站檢修現場安全。
在本次檢修中，寶雞換流站結合實際作業情況應用了“閥側套管連同繞組電容量、介損測試方法改進”“多柱并聯避雷器少解引(不拆卸)試驗方法”“換流變網側三相并聯消磁方法”等10項新技術以及晶閘管綜合測試儀等2種新設備。(高璐 楊欽伊)
